電動機的工作原理
電動機是將電能轉換為機械能的設備，其工作原理主要基于電磁學原理。以下是幾種常見電動機的工作原理：

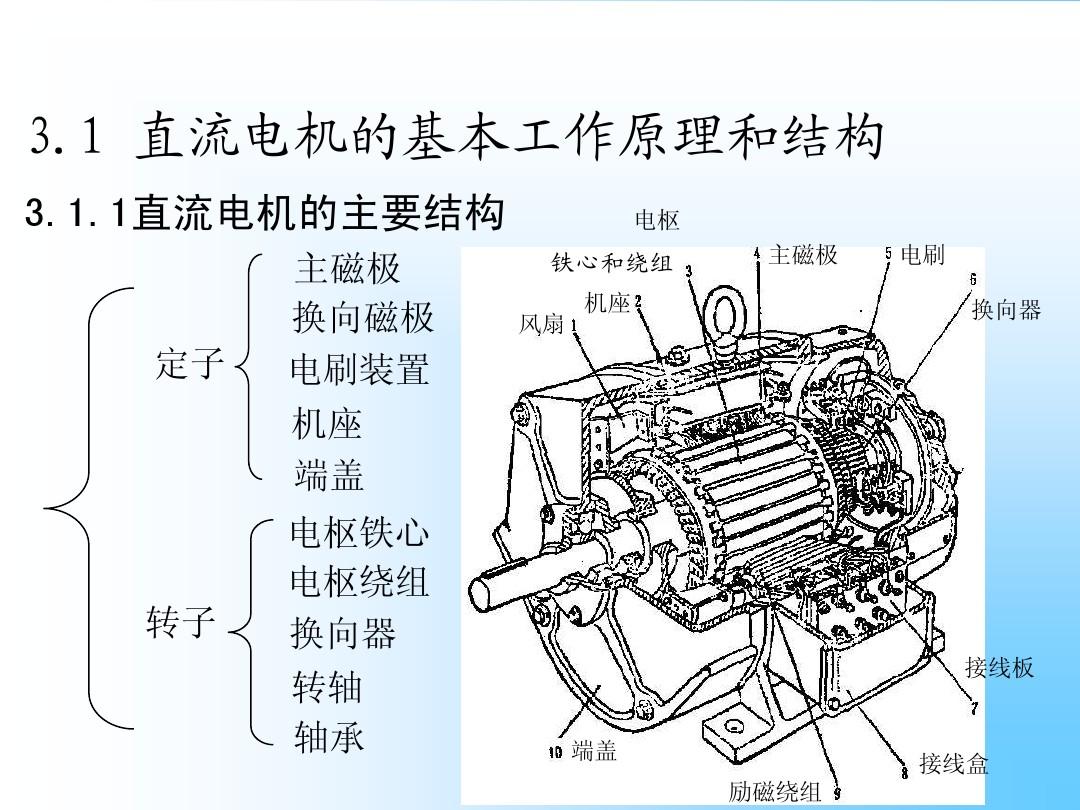

1. 直流電動機：
- 工作原理：直流電動機的工作原理基于電磁力定律，即通電導體在磁場中會受到力的作用。在直流電動機中，導體（通常是銅線繞成的線圈）被放置在一個磁場中，當電流通過線圈時，線圈就會受到力的作用，從而旋轉。
- 構造：直流電動機通常由定子（靜止部分，產生磁場）和轉子（可旋轉部分，通常有線圈）組成。定子上的磁場可以通過永磁體或電磁鐵產生。
2. 交流電動機：
- 工作原理：交流電動機的工作原理與直流電動機類似，但使用的是交流電。在交流電動機中，磁場的方向會隨著電流的方向變化而變化，這使得電動機的轉子能夠持續旋轉。
- 構造：交流電動機可以是感應電動機（如籠型或繞線轉子電動機）或同步電動機。感應電動機的轉子磁場是由交流通過定子線圈產生的旋轉磁場感應出來的。
3. 步進電動機：
- 工作原理：步進電動機能夠?qū)㈦娒}沖信號轉換為角位移或線位移。當電流通過電動機的線圈時，會產生一個固定的步進角度，通過控制脈沖的數量和頻率，可以精確控制電動機的旋轉。
- 構造：步進電動機通常由多相的定子和轉子組成，通過電子控制來切換電流，從而控制步進的角度。
4. 無刷直流電動機（BLDC）：
- 工作原理：無刷直流電動機結合了直流電動機和交流電動機的優點。它使用電子換向器代替機械換向器，通過電子方式控制電流的流向，從而消除了電刷和換向器的磨損問題。
- 構造：無刷直流電動機的轉子通常由永磁體組成，而定子則有繞組。電子控制器以保持轉子的旋轉。
5. 永磁同步電動機（PMSM）：
- 工作原理：永磁同步電動機是一種特殊類型的同步電動機，它使用永磁體來產生磁場，而不是通過電流。這種電動機的效率較高，因?yàn)椴恍枰~外的電能來產生磁場。
- 構造：永磁同步電動機的轉子由永磁體組成，而定子則有繞組。由于磁場是固定的，電動機的轉速與電源頻率同步。
這些電動機的工作原理都涉及到電磁感應和電磁力，但具體的實現方式和應用場景可能會有所不同。
無刷電機工作原理
無刷電機（Brushless Motor，簡稱BLDC）是一種沒有電刷的電機，它通過電子方式來實現換相，從而驅動電機旋轉。無刷電機的工作原理主要包括以下幾個方面：
1. 轉子（Rotor）：無刷電機的轉子通常由永磁材料制成，可以是內轉子（內置式）或外轉子（外置式）。
2. 定子（Stator）：定子是電機的固定部分，通常由線圈繞組構成。這些線圈繞組按照一定的規律排列，以產生旋轉磁場。
3. 電子換相器（Electronic Commutation）：無刷電機沒有物理電刷，而是通過電子換相器來控制電流的流向，實現換相。電子換相器通常由微控制器（MCU）和驅動電路組成。
4. 霍爾傳感器（Hall Sensors）：在一些無刷電機中，霍爾傳感器用于檢測轉子的位置，以便電子換相器能夠準確地控制電流的流向。
5. 工作原理：
- 電機啟動時，電子換相器向定子線圈提供電流，產生磁場。
- 轉子上的永磁體在定子磁場的作用下開始旋轉。
- 隨著轉子的旋轉，霍爾傳感器檢測到轉子的位置變化，并將信號發送給電子換相器。
- 電子換相器調整電流的流向，以保持磁場的旋轉，從而驅動轉子繼續旋轉。
- 這個過程不斷重復，直到電機停止。
6. 優點：
- 高效率：由于沒有電刷，減少了能量損耗，提高了效率。
- 長壽命：沒有電刷磨損，電機的維護成本降低，壽命更長。
- 高可靠性：電子換相器比物理電刷更可靠，減少了故障率。
- 高轉速：無刷電機可以達到更高的轉速。
7. 應用：無刷電機廣泛應用于各種領域，如家用電器、工業設備、電動汽車、無人機等。
無刷電機的工作原理雖然相對復雜，但其高效率和長壽命的特點使其在許多應用中成為首選。
無刷電機的優缺點
無刷電機相較于有刷電機具有以下優點：
1. 無電刷、低干擾：無刷電機去除了電刷，減少了電火花的產生，從而降低了對遙控?zé)o線電設備的干擾。
2. 噪音低，運轉順暢：由于沒有電刷，運轉時摩擦力減小，使得運行更加順暢，噪音降低，這對于需要穩定運行的模型等設備非常重要。
3. 壽命長，低維護成本：無刷電機的主要磨損部件是軸承，因此相對于有刷電機，其維護成本較低，壽命更長。
無刷電機也存在一些缺點：
1. 初期成本較高：由于無刷電機的控制系統相對復雜，其制造成本通常高于有刷電機。
2. 控制系統復雜：無刷電機需要電子換向器和控制器，這使得其控制系統比有刷電機復雜，可能需要更多的技術支持和維護。
3. 可能的兼容性問題：在某些應用中，無刷電機可能需要與特定的控制系統配合使用，這可能會帶來兼容性問題。
無刷電機廣泛應用于需要高效率、高可靠性和長壽命的場合，如航模、醫療器械、家用電器、電動車等領域。其使用壽命通常在幾萬小時，但這也受到軸承、磁鋼退磁和線圈老化等因素的影響。在惡劣環境下使用無刷電機時，需要采取相應的保護措施以延長其使用壽命。
